在水泥生产中，f-CaO含量异常升高是让人头疼的常见问题。一旦出现这种情况，大家往往会猜测各种可能的原因：喷煤管出问题了？燃料质量波动了？生料细度控制不当？还是配料方案不合理？猜来猜去，真正的原因却很难确定。更让人无奈的是，很多技术文章在分析问题时习惯列出五六个甚至七八个可能原因，最后虽然问题解决了，但到底哪个是根本原因，往往还是一笔糊涂账。这种“面面俱到”的分析方式，在现场调试中很容易让人抓不住主线，陷入一个一个试的困境——费时、费力、费钱，效果还不一定理想。

笔者之前也经历过类似的调试窘境：原本运转正常的窑，突然f-CaO升高、产量下降。团队里意见不一，有人怀疑生料配比，有人觉得是细度问题，还有人指向燃料、喷煤管、三次风闸板、烟室结皮、C4撒料箱……列出了一长串可能原因。由于没有明确的主攻方向，只能逐一排查，耗费了大量精力。

国际水泥评论（ICR）期刊2025年第8期上刊登了一个非常典型的案例。某水泥厂f-CaO长期降不下来，内部技术人员分成两派：一派咬定是入窑生料的化学成分出了问题，另一派坚持认为是生料细度不够。最后，文章作者收到了从厂里寄来的生料样品，开始了系统检测。检测结果显示，入窑生料的90微米筛余竟高达23%——这个细度已经相当粗了。更关键的是，生料中酸性不溶物的45微米筛余达到了7.1%。根据经验，这一指标一旦超过2%，生料的易烧性就会明显变差。

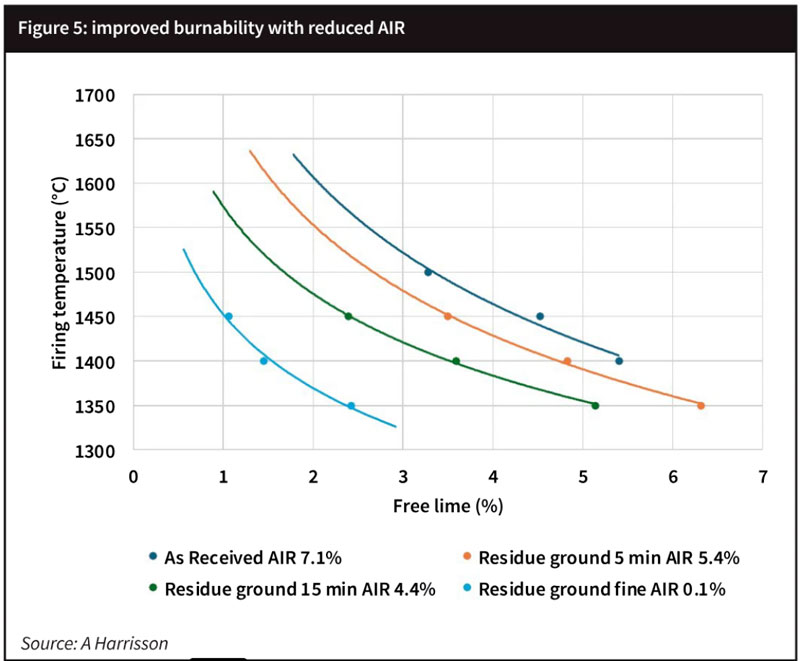

作者做了一个巧妙的实验：将生料中大于90微米的粗粒部分筛分出来，分别研磨5分钟和15分钟，确保这部分物料被磨细。然后将磨细的物料与其余部分重新混合，测量混合后的细度和酸性不溶物含量，再进行易烧性试验。结果非常有说服力：原始物料的酸性不溶物45微米筛余为7.1%，相同烧成温度下f-CaO含量最高；粗粒研磨5分钟后，酸性不溶物45微米筛余降至5.1%；研磨15分钟后进一步降至4.4%；而对照组酸性不溶物45微米筛余仅0.1%，易烧性最好。如果以f-CaO含量2%作为目标值，四组物料对应的烧成温度（拟合值）分别约为1610℃、1550℃、1480℃和1370℃。也就是说，仅仅通过降低细度、减少酸性不溶物的粗颗粒含量，达到相同f-CaO水平所需的烧成温度最多可以降低约240℃。

试验清晰地证明，影响该厂f-CaO偏高的根本原因是生料细度不足，特别是大于45微米的酸性不溶物筛余量过高，导致生料易烧性严重变差，化学成分问题反而被排除了。找准病根后，解决方案也明朗了：为该厂的原料磨机购置新型选粉机，从源头上控制生料细度，尤其是酸性不溶物的粗颗粒含量。

这个案例给我们的最大启发是：当f-CaO异常时，不要被一堆可能原因吓住，更不应该盲目地逐项试错。关键在于用有针对性的试验快速锁定真凶。在众多可能原因中，生料细度（尤其是酸性不溶物的粗颗粒含量）往往是被忽视却影响巨大的一个因素。如果你也遇到了类似的f-CaO难题，不妨先从这个角度查起，或许能少走很多弯路。

有关本文：

文章内容来源于水泥窑炉与污染物减排
