01 原理

根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时,所受阻力不同而引起流速的变化来测定水泥的比表面积。在一定空隙率的水泥层中,孔隙的大小和数量是颗粒尺寸的函数,同时也决定了通过料层的气流速度。

02 术语与定义

2.1 水泥比表面积（specific area）

单位质量的水泥粉末所具有的总表面积,以平方厘米每克(cm²/g)或平方米每千克(m²/kg)来表示。

2.2 空隙率（arearatio）

试料层中颗粒间空隙的容积与试料层总的容积之比，以ε表示。

03 仪器设备及试验条件

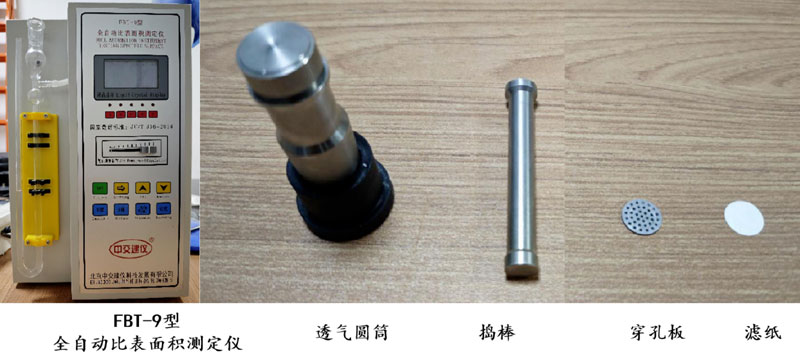

透气仪：勃氏比表面积透气仪，分手动和自动两种,均应符合JC/T956的要求。

烘干箱：控制温度灵敏度±1℃。

分析天平：分度值为 0.001g。

秒表：精确至0.5s。

水泥样品：水泥样品按 GB12573进行取样,先通过0.9mm方孔筛,再在110℃±5℃下烘干1h,并在干燥器中冷却至室温。

基准材料：GSB14-1511或相同等级的标准物质。有争议时以GSB14-1511为准。

压力计液体：采用带有颜色的蒸馏水或直接采用无色蒸馏水。

滤纸：采用符合GB/T1914的中速定量滤纸。

汞：分析纯汞。

试验室条件：相对湿度不大于 50%。

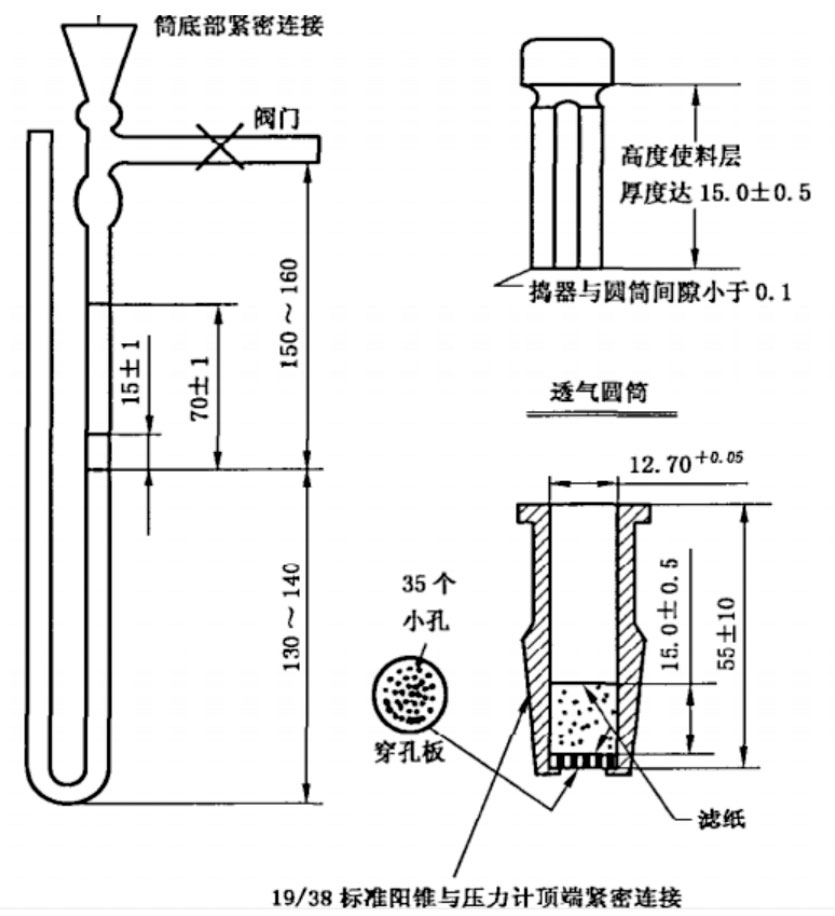

图1 比表面积U型管压力计示意图

04 仪器校准

1.仪器的校准采用GSB14-1511或相同等级的其他标准物质。有争议时以前者为准。

2.仪器校准按JC/T 956进行。

3.校准周期：至少每年进行一次，仪器设备使用频繁则应半年进行一次；仪器设备维修后也要重新标定。

05 操作步骤

1.测定水泥密度按GB/T208测定水泥密度。

2.漏气检查将透气圆筒上口用橡皮塞塞紧,接到压力计上。用抽气装置从压力计一臂中抽出部分气体,然后关闭阀门,观察是否漏气。如发现漏气,可用活塞油脂加以密封。

3.空隙率(ε)的确定

PI、PII型水泥的空隙率采用0.500±0.005；

其他水泥或粉料的空隙率选用0.530±0.005；

当按上述空隙率不能将试样压至5.5规定的位置时,则允许改变空隙率；

空隙率的调整以2000g砝码(5等码)将试样压实至5.5规定的位置为准。

4.确定试样量试样量按下式计算：

m=ρV(1-ε)

式中：

m————需要的试样量，单位为克(g)；

ρ————试样密度，单位为克每立方厘米(g/cm³)；

V————试料层体积，按JC/T956测定,单位为立方厘米(cm³);

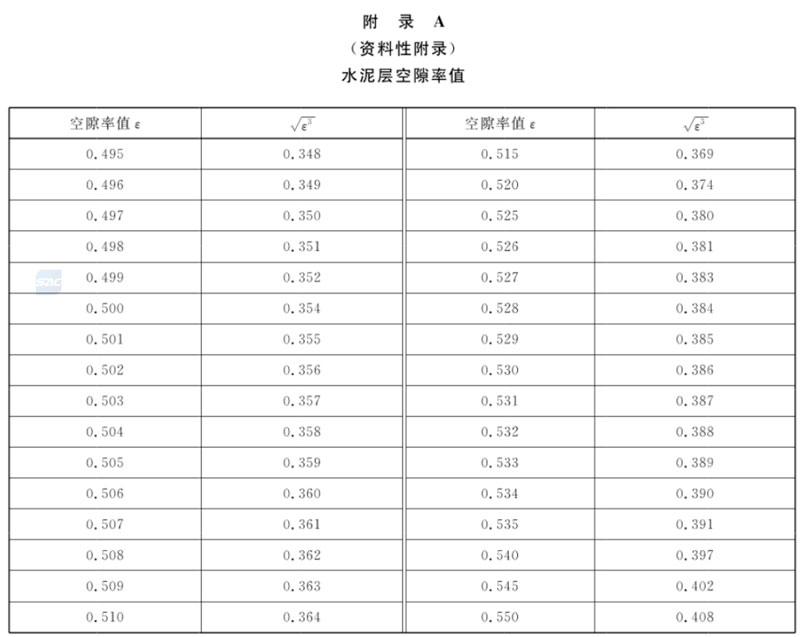

ε————试料层空隙率,参见附录A。

5.试料层制备

（1） 将穿孔板放入透气圆筒的突缘上,用捣棒把一片滤纸放到穿孔板上,边缘放平并压紧。称取按5.4确定的试样量,精确到0.001g,倒入圆筒。轻敲圆筒的边,使水泥层表面平坦。再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触,并旋转1~2圈,慢慢取出捣器。

（2） 穿孔板上的滤纸为直径12.7mm边缘光滑的圆形滤纸片。每次测定需用新的滤纸片。

6.透气试验

（1） 把装有试料层的透气圆筒下锥面涂一薄层活塞油脂,然后把它插入压力计顶端锥型磨口处,旋转1~2圈。要保证紧密连接不致漏气,并不振动所制备的试料层。

（2） 打开微型电磁泵慢慢从压力计一臂中抽出空气,直到压力计内液面上升到扩大部下端时关闭阀门。当压力计内液体的凹月面下降到第一条刻线时开始计时(参见图1),当液体的凹月面下降到第二条刻线时停止计时,记录液面从第一条刻度线到第二条刻度线所需的时间。以秒记录,并记录下试验时的温度(℃)。每次透气试验，应重新制备试料层。

06 计算与结果处理

1.当被测试样的密度、试料层中空隙率与标准样品相同,试验时的温度与校准温度之差≤3℃时,可按下式计算：

如试验时的温度与校准温度之差>3℃时,则按下式计算:

式中：

S——被测试样的比表面积,单位为平方厘米每克(cm²/g);

SS——标准样品的比表面积,单位为平方厘米每克(cm²/g);

T——被测试样试验时,压力计中液面降落测得的时间,单位为秒(s);

TS——标准样品试验时,压力计中液面降落测得的时间,单位为秒(s);

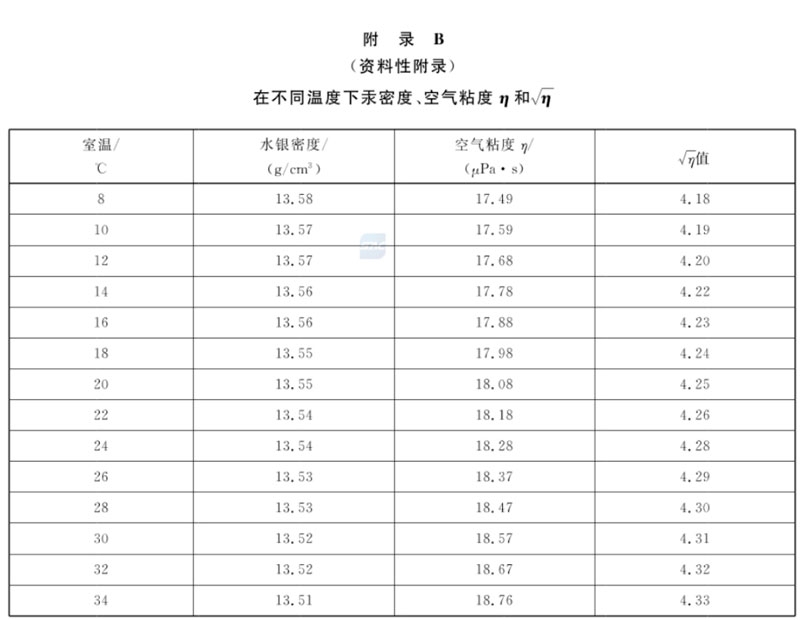

ƞ——被测试样试验温度下的空气粘度,单位为微帕·秒(µPa·s),参见附录B;

ƞS——标准样品试验温度下的空气粘度,单位为微帕·秒(µPa·s)。

2.当被测试样的试料层中空隙率与标准样品试料层中空隙率不同,试验时的温度与校准温度之差≤3℃时,可按下式计算：

如试验时的温度与校准温度之差>3℃时,则按下式计算：

式中：

ε——被测试样试料层空隙率；

εS——标准试样试料层空隙率。

3.当被测试样的密度和空隙率均与标准样品不同,试验时的温度与校准温度之差≤3℃时,可按下式计算：

如试验时的温度与校准温度之差>3℃时,则按下式计算：

式中：

ρ——被测试样的密度，单位为克每立方厘米（g/cm³）；

ρS——标准试样试料的密度，单位为克每立方厘米（g/cm³）。

4.结果处理

（1）水泥比表面积应由二次透气试验结果的平均值确定。如二次试验结果相差2%以上时,应重新试验。计算结果保留至10cm²/g。

（2）当同一水泥用手动勃氏透气仪测定的结果与自动勃氏透气仪测定的结果有争议时,以手动勃氏透气仪测定结果为准。

07 附录

注：

1.本方法适用于测定水泥的比表面积及适合采用本标准方法的、比表面积在2000cm²/g到6000cm²/g范围的其他各种粉状物料,不适用于测定多孔材料及超细粉状物料。

2.测试方法信息来源于GB/T 8074-2008 水泥比表面积测定方法（勃氏法）。
